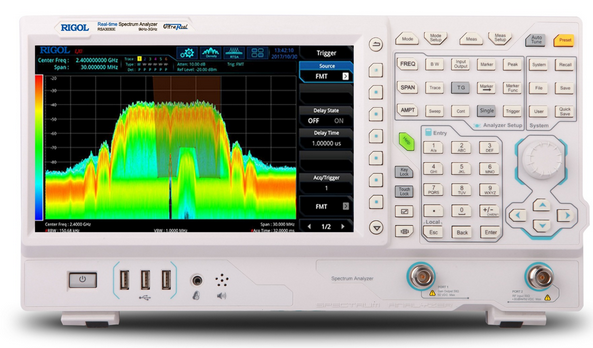

Le Rigol RSA3030 est un analyseur de spectre en temps réel de la série RSA3000. Un analyseur de spectre en temps réel utilise la transformée de Fourier rapide pour convertir le signal du domaine temporel au domaine fréquentiel. Cela permet de mieux capturer les signaux courts et rapides. Outre le mode temps réel, ces analyseurs disposent également du mode « balayage », qui permet d’effectuer une analyse complète du signal en 1 ms.
Grâce au faible niveau de bruit moyen affiché de ces analyseurs, les signaux de faible puissance tels que les harmoniques et les sources d’interférence sont bien affichés et faciles à dépanner. Il est également facile, grâce à la faible largeur de bande de résolution minimale de 1 Hz, de séparer les signaux dont les fréquences sont proches les unes des autres. Les analyseurs de cette série sont dotés d’un grand écran tactile de 10,1 pouces pour une utilisation aisée. Il est également possible de connecter un clavier, une souris, un moniteur ou un PC et de les utiliser pour faire fonctionner les analyseurs.
Les modèles avec -TG dans le nom ont un générateur suiveur qui permet par exemple de tester des câbles, des antennes, des filtres et des composants actifs.
Caractéristiques techniques
| Résolution | 1 Hz |
| Fréquence de référence interne | 10 MHz |
| Tension d’entrée maximale | 50 V |
| Largeur de bande de l’analyse en temps réel | 10 MHz (option pour 40 MHz) |
| Puissance d’entrée maximale | 25 mm |
| DANL | ≤-161 dBm |
| Bruit de phase | ≤-102 dBc/Hz |
| Affichage de l’amplitude | Enregistrement : 1 – 200 dB Linéaire : 0 – référence |
| Min. RBW | 1 Hz |
| Interception du troisième ordre | +15 dBm |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI |
| Écran | Écran tactile de 10,1 pouces (1024×600) |
| Poids | 4,65 kg |
| Dimensions de l’appareil | 410 x 224 x 135 mm |
